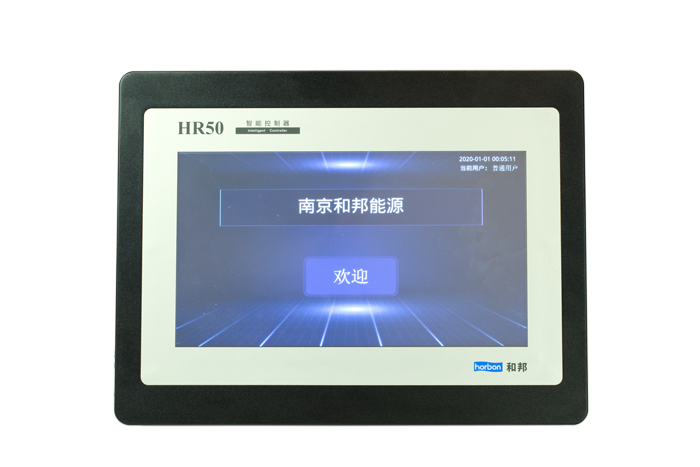

HR50智能控制器（第三代）

产品概述

HR50智能控制器采用 PLC 控制技术，内部包括：现场信号采集功能、实时控制逻辑运算功能、控制信号输出功能等。控制器采用满足 IEC61131-3 标准的编程语言，控制策略具备灵活方便的可组态修改特性，以适应不同控制对象的需要，并且其运算能力强、速度快可满足应用对象实时控制响应时间的要求。

HR50智能控制器作为实时控制设备，采集设备现场过程控制信息，按照事先组态下装在控制器中的控制逻辑进行运算处理，实时输出控制指令，通过执行机构驱动控制设备，最终使控制对象的被控参数满足工业生产要求。

应用领域

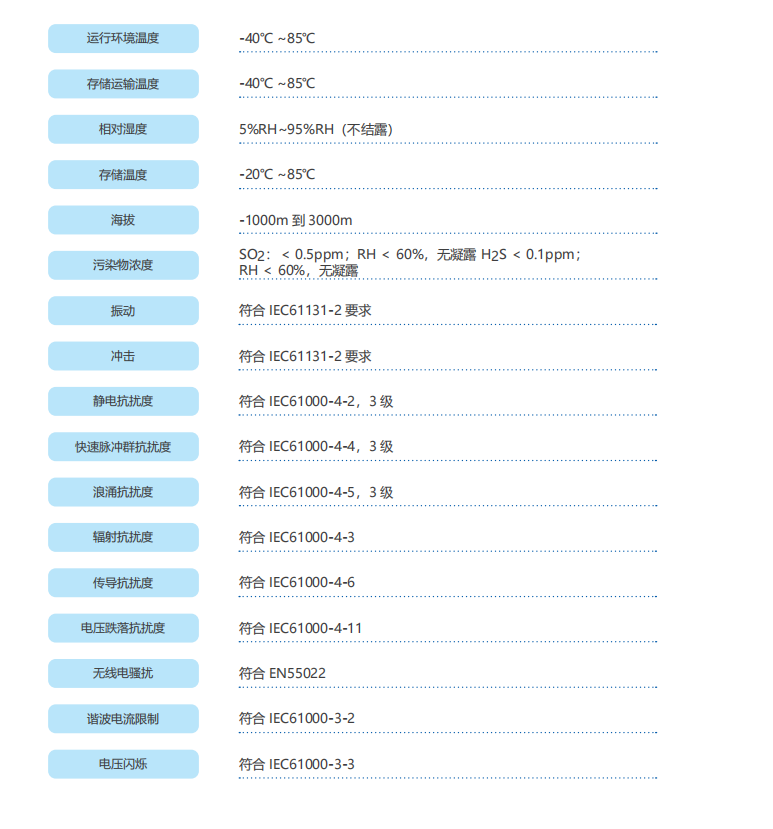

技术指标

主要功能

I/O 信号处理功能

开关量信号输入： 接收干接点信号输入， 查询电压 DC24V

开关量信号输出： 有源信号输出， DC24V/50mA，带输出短路保护。可配套使用继电器端子板， 触点容量： AC250V/3A

模拟量信号输入： 4 ～ 20mA 输入， 精度 ±0.1%， 可提供 24V对外供电； 0 ～10V 输入， 精度 ±0.1%

RTD 输入： 支持 PT1000， PT100 和 Cu50， 精度 ±0.1%

模拟量信号输出： 4 ～ 20mA 输出， 支持断线检测，精度±0.2%，带负载能力 <500 欧

0 ～10V 输出，精度 ±0.2%

控制逻辑组态功能

用户通过工业组态软件完成组态逻辑设计，通过以太网口将组态逻辑下载到控制器执行，组态软件支持在线无扰下载；

控制器采用高性能处理器，运算能力强，可满足毫秒级控制周期要求。通过可通过组态软件在线调整控制算法；

高可靠性

全冗余的系统结构，单控制周期无扰切换；所有部件满足 EMC 三级标准

系统平均无故障时间 100 万小时

操作显示控制功能

在操作员站或触摸屏上，用户可根据实际工程要求完成操作画面组态。画面与控制器通过以太网通讯口相连。即使操作员站失电，操作显示组态画面也不会丢失。装有操作显示组态画面的操作员站上电后即可投入运行；

控制器自带 LCD 屏幕，显示控制器自身运行的系统信息；

通讯功能

以太网接口：2 路冗余以太网，用于和上位机软件相连用于和操作员站通讯，作为控制器的人机接口支持 OPC，Modbus-Tcp 等通讯；

485 接口： Modbus-Rtu 通讯，支持主从站功能；

MBUS 接口：支持 MBus 主站通讯；LoRa 通讯方式; 4G无线通讯方式；

数据交换通讯功能

控制器 CPU 能确保在一个控制周期内将所有 I/O 通道信号数据更新一遍，控制周期满足系统对动态响应时间的要求；

控制器与显示屏的数据通讯，能确保各显示及操作数据的更新周期小于 500ms；控制器可通过 RS485, 以太网与外界设备通讯；

产品优势

集成化、一体化、模块化设计理念

集成了自主开发表计通讯调试工具， 调试时仅需选择表计品牌或者通讯方式即可，节省开发时间，并支持库内自主开发；

可根据业主需求固定组态和测点，对外部接口进行固定标记，即插即用，对于配置相同的站点达到免调试；

智能化组态方式

采用模块化的组态方式，简单易用，新手经过简单培训即可上手；

集成优化算法工艺包，根据常用工艺可自定义加密打包组态，累计更多行业工艺库，可减轻或者免除新项目的组态工作量；

远程控制，支持远程在线修改组态和调试；

边缘计算

现场数据进行运算后选择性上传至上层管理平台，减少无效数据通讯量和上层平台的运行负荷；

国产可控

和邦 HR50 三代产品采用国产芯片和跨平台软件设计；

应对当前国际贸易形势，推出纯国产化产品，软硬件完全国产可控；

灵活性、性价比高

用户可灵活选择产品组合；

性价比高，相对欧美某些品牌的 PLC 控制器，成本降低；

安装维护

安装简便，易于维护，节省调试成本；

用户可选带屏幕和带无线通讯模块产品，集成度高，减轻组柜的工作量和成本；

远程控制，支持远程在线修改组态和调试；

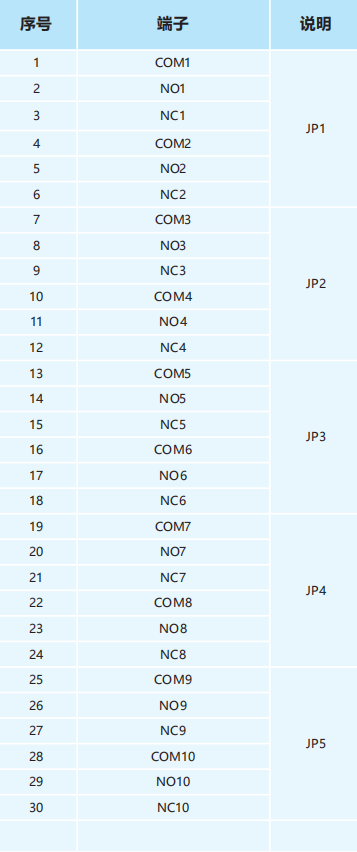

端子定义

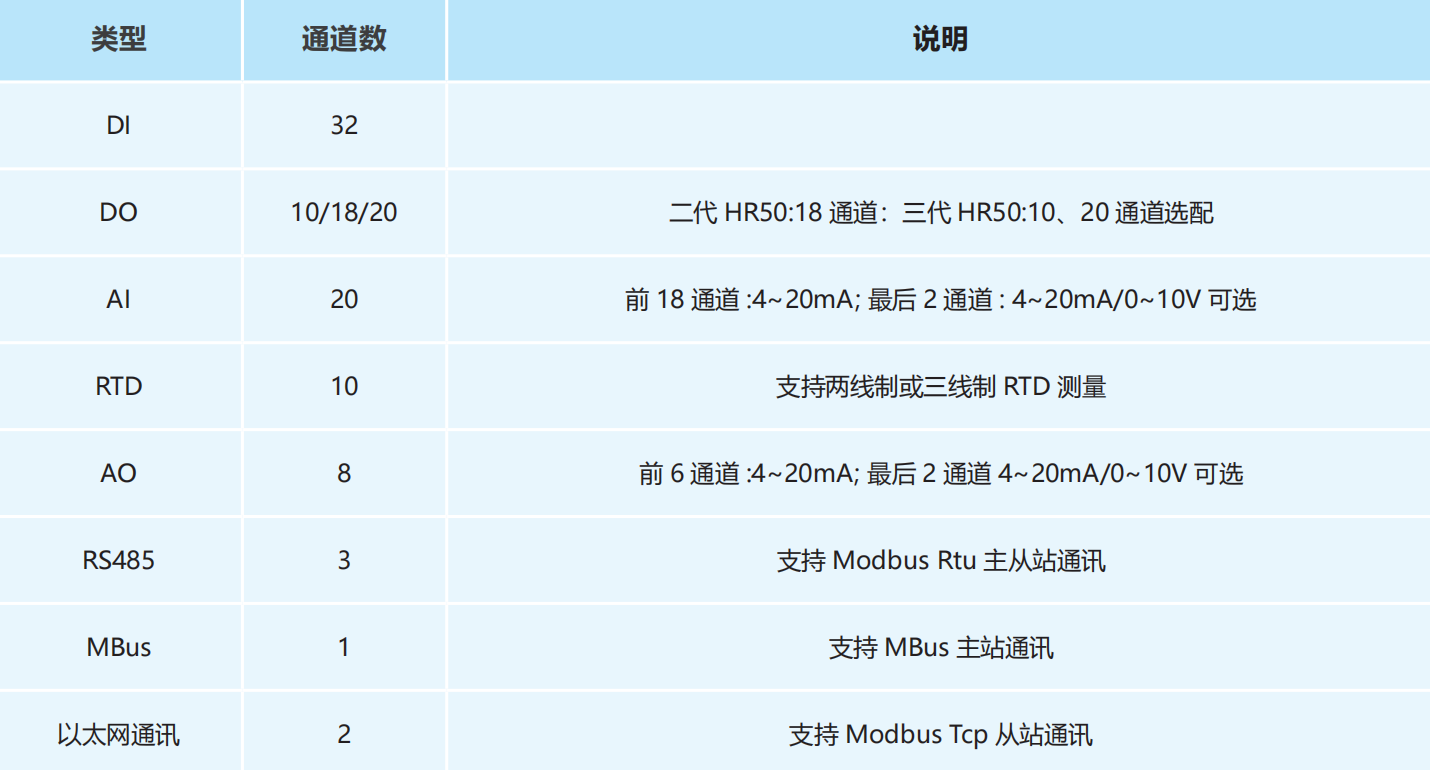

智能控制器配置了多种 I ／ O 信号处理电路、完成逻辑运算的 CPU 中央处理器及完成数据交换的通讯口。从输入信号发生变化到其对应输出信号出现控制逻辑所规定的变化之间的延迟时间，满足实时控制系统的要求。控制器的控制周期由控制系统的组态逻辑运算量有关。控制器及其配套设备可提供现场 I/O 信号处理、调节控制算法、操作显示控制、 PC 机组态、数据交换通讯等功能。主要包括 :

HR50智能控制器（第二代）

 尺寸：352*85*60mm

控制器尺寸：290*204*50mm

采用 4 颗 M4 的螺丝安装，安装尺寸如下图所示（单位：mm）

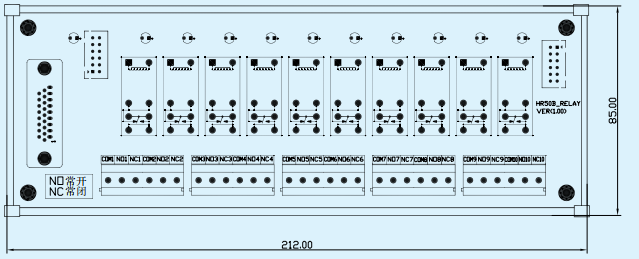

HR50智能控制器（第三代）

 尺寸：212*85*60mm

控制器尺寸：利用 6 个金属安装卡扣将装置固定在机柜门板上，具体安装方式如图所示
